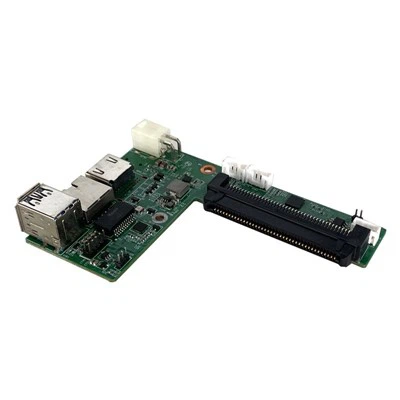

Ultra-mens Design OPS Adaptè Ti Komisyon Konsèy Estabilite Ops Ti Komisyon Konsèy

Ekspozisyon

Sòti

1 x mini HDMI (ekspozisyon entegre opsyonèl) (HDMI IN sipò si ou vle)
1 × HDMI (MXM-B sèlman)
Tcheke pwodiksyon TYPEC la
Single pwodiksyon TYPEC: MXM-A

I/O

1 x DC JACK
1 x odyo
2 x MINI HDMI (yon seri sipòte siyal HDMI IN)
1 x MINI DP konpatib ak 1 USB3.0 Si ou vle
2 x tip-c 1 (sipòte ekspozisyon + USB3.0)
1 x HDMI IN
1 x HDMI SOTI (chanèl B sèlman)
1 x tip-c 2 (Sipòte ekspozisyon inik A-chanèl + USB3.0)

Bati-an PIN

J2

UART1

USBPWR_SET1

JUSB1/JUSB2

J1

dirije

FAN1

M.2 MINI PCIE

M.2 5G

Materyèl yon bouton restore (1#/GND; 2#/GPIO)
TTL seri pò (1#/VCC3; 2#/TX; 3#/RX; 4#/GND)
Anviwònman pouvwa USB (1#/VCC; 2#/alimentè USB; 3#/+5V_ALW)
Priz USB (1#/VCC; 2#/DP; 3#/DM; 4#/GND)
Bouton pouvwa/priz deteksyon estati (1#/GND; 2#/deteksyon kondisyon; 3#/GND; 4#/Bouton pouvwa)
SATA ki ap dirije PIN (1#/LED+; 2#/LED-)
Priz fanatik (1#/GND; 2#/VCC 5V)
M.2 WIFI
5G modil

Ekipman pou pouvwa

JPWR1

DC_IN1

Antre pouvwa (1#2#3#/DC antre 12-19V; 4#5#6#/GND)

DC JACK (19V, 2.5mm twou) (si ou vle ak JPWR1)

Paramèt fizik

Dimansyon

223mm * 91mm

Anviwònman

Tanperati

imidite

Tanperati fonksyònman: 0 degre ~ 60 degre Tanperati depo: -20 ~ 70 degre

5% ~ 90% pa gen kondansasyon

Komèsyal modèl

Ilistre

AOS-OPSLEDXM

JAE OPS 80PIN+40PIN 2*USB2.0 1*USB3.0 HDMI+type-c ekspozisyon seri pwodiksyon

AOS-OPSLED2

JAE OPS 80PIN+40PIN 2*USB2.0 1 USB3.0 HDMI+DP+type-c ekspozisyon seri pwodiksyon
